Moog Minimoog Model D Analogue Synthesizer

Fullständig Beskrivning

Klassiskt sound möter modern innovation

Minimoog Model D har samma interna kretsar och signalväg som sin föregångare, vilket ger dig ljudet från signature Moog med den extra bonusen av moderna förbättringar. Det förstklassiga Fatar-klaviaturet är ett nytt tillskott till Model D:s design, med uttrycksfulla kontroller som velocity och eftertryckskänslighet för naturlig och flytande spelbarhet. Detta gör att du kan skapa vilket ljud du vill, från atmosfäriska pads till avancerade leads.

Nya modifieringar inklusive CV- och MIDI-anslutning

Även om denna nyutgåva är trogen originaldesignen har den också en rad uppgraderingar och modifieringar. Trilogin av vintage Moog oscillatorer fungerar som synthesizerns hjärta, med precisionsmotstånd av militärspecifikation. Modifieringar har gjorts på CV-, modulerings- och överbelastningssektionerna.

CV-modifieringarna består av nya utgångar för Pitch, Aftertouch, Velocity och Gate. Moduleringssektionen innehåller nu en analog Triangle/ Kvadratisk våg LFO och Filter Envelope som läggs till som moduleringskällor. Utgången från Minimoog Model D skalas och matas tillbaka till den externa ljudingången, så att du kan leverera overdrive. Kretskortskontakterna har också förbättrats för tillförlitlighet under turnéer.

Troget återskapad design

Denna nyutgåva av den klassiska synthesizern har alla funktioner och samma design som originalet. Originalet släpptes första gången på 1970-talet och satte en benchmark för analog syntes och användes i en mängd olika låtar.

Den skapade ett prejudikat för syntar genom att kombinerar ljudet från Moog's modulära syntar i storformat med bekvämligheten och tillgängligheten hos förkopplade moduler. Minimoog Model D har använts av artister som Dr. Dre, Gary Numan, Herbie Hancock, Trent Reznor och många fler. Inga ändringar har gjorts i denna nyutgåva, utan originalljudet engine och audiosignalvägen har behållits för att fånga essensen av vintage-ljudet.

Varma och gryniga analoga kretsar

De analoga kretskorten har troget återskapats med hjälp av de ursprungliga designritningarna och komponentplaceringarna. Detta fångar värmen och grynigheten i den ursprungliga analoga designen, med anpassade återutgivna transistorer för att leverera den Exceptionell ljudkvaliteten och tonala karaktären.

Designen har förbättrats något, med nya funktioner som det förstklassiga Fatar-klaviaturet med velocity och Aftertouch. MIDI-integration ingår också, vilket för in Model D i modern tid. Detta gör att du kan använda din synt med MIDI-kompatibla enheter som ljudgränssnitt och DAW, och integrera din synt i dina musikproduktioner.

Funktioner

• Limited edition 2022 års nyutgåva med Appalachian cherry -kabinett
• Tre kraftfulla vintage Moog oscillatorer
• Klassiskt Moog lågpassfilter med stege och resonans
• Analoga kretskort återskapade med hjälp av originaldesign och komponentplacering
• Anpassade återutgivna transistorer som är avgörande för ljudkvalitet och karaktär
• Precisionsmotstånd enligt militära specifikationer
• Precisionsanpassade JFET:er från Linear System i oscillatorer

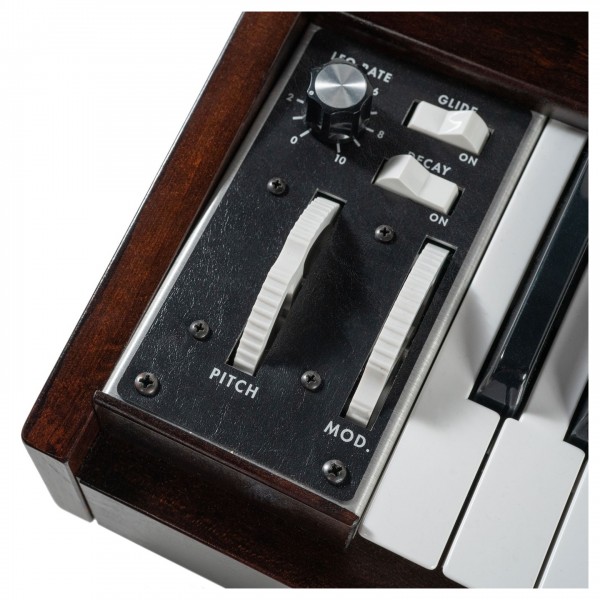

• Klassiska härdade, räfflade pitch- och mod-hjul
• CV-modifieringar: utgångar för Pitch, Aftertouch, Velocity och Gate (Aftertouch och Velocity har särskilda dämpare för utgångsnivåerna)
• Moduleringsmodifieringar: analog Triangle/ kvadratisk LFO och Filter Envelope har lagts till som moduleringskällor, liksom en CV-ingång för extern modulering
• Modifiering av överbelastning: Minimoog Model D:s utgång skalas automatiskt och matas tillbaka till den externa ljudingången för omedelbar tillgänglighet overdrive
• Förbättrade kretskortsanslutningar för tillförlitlighet under turnéer
• Fatar TP-9 keyboard med velocity och aftertouch
• MIDI in, ut och genom

Specifikationer

• Antal tangenter: 44
• Klaviaturens omfång: F0 till C4
• Klaviaturfunktion: Synthesizer (fjäder)
• Notprioritet: (låg, hög, sista): valbar av användaren
• Ljudkällor: 3x oscillatorer, brusgenerator och extern ljudingång
• Oscillatorns frekvensområde:0,1 till 20 kHz (i sex överlappande områden)
• Oscillatorstabilitet (kort sikt): > 0,25 procent
• Oscillatorns vågformer: triangle, triangel-sågtand (oscillator-1, oscillator-2), omvänd sågtand (oscillator-3), sågtand, rektangel, bred puls och smal puls.
• Brusgenerator: vitt och rosabrus
• LFO-hastighet: 0,05 Hz till 200 Hz
• LFO-vågform: triangle (ratten nedåt); fyrkant (ratten uppåt)
• Ingångsområde för extern modulation: +10 millivolt till +2 volt
• Impedans för extern modulationsingång: 1meg ohm
• Typ av filter: Spänningsstyrt lågpassfilter (ladderfilter)
• Filterfrekvensområde: 10 Hz till 20 kHz
• Filterlutning:24 dB per oktav
• Filterklaviaturspårning: 1/3, 2/3, 1:1
• Attacktid för kontur: 1 millisekund till 10 sekunder
• Konturens fördröjningstid: 4 millisekunder till > 35 sekunder
• Contoursustain-nivå: 0 till 100 procent av contour peak
• Filterkonturens bredd: 0 till 4 oktaver
• Spänningsstyrd förstärkare: loudness contour dynamiskt omfång 80 dB
• Extern ingångsspänning för ljud: +10 millivolt (min); +10 volt (max.)
• Nominell impedans för extern ljudingång: 1000 k ohm
• Hög ljudutgång: typisk spänning: 0,5 volt / maximal spänning: 4,2 volt (peak-to-peak)
• Nominell impedans för hög ljudutgång: 3 k ohm
• Låg ljudutgång (30 dB under hög nivå): typisk spänning: 15 millivolt
• Nominell impedans förlåg ljudutgång: 1k ohm
• Utgångsspänning hörlurar:Maximalt 0,3 volt
• Impedans för hörlursutgång: 8 ohm
• Glidhastighet: 1 millisekund till 10 sekunder
• Pitch bend-område: (+/-) 7 halvtoner (minimum)
• CV-utgång för eftertryck (1/4 TS): 0 till +5 volt med trimpot som kan justeras av användaren
• Pitch cv-utgång (1/4 TS): -3 volt till +7 volt (c=0 volt)
• Gate-utgång (1/4 TS):0 till +5 volt
• Velocity-utgång (1/4 TS) : valbar 0 till +5 volt eller 0 till +10 volt med användarjusterbar trimpot.
• Loudness-ingång (1/4 TRS) : 0 till +5 volt; +5 volt = unity gain (fungerar med Moog ep-3 expression pedal)
• Filter cutoff-ingång (1/4 TRS) : 1 volt per oktav förändring (fungerar med Moog ep-3 expression pedal)
• Oscillatorns pitchingång (1/4 TRS):1 volt per oktavförändring (fungerar med Moog ep-3 expression pedal)
• Ingång för modulationskälla: (1/4 TRS) ring=noise send; spets=modulation receive (detta uttag utgör en normaliserad anslutning utan kabel.)
• Triggeringång (1/4 TS) : +5 volt v-trigger aktiverar båda konturgeneratorerna
• Midi-ingång (5-pin din) : anteckning på & anteckning #
• Midi-utgång (5-pin din) : note on, note #; velocity; aftertouch, modwheel, pitch-bend
• Midi thru (5-pin din) : spegel av midi in-signalen
• Extern strömförsörjning: självomkopplande; 100-240 volt; 50/60 hz; < 12 watt nominell förbrukning. (låsbar xlr-4-kontakt.)
• Mått (med panelen nedsänkt): bredd: 28,625" / 727 mm, djup: 17,125" / 435 mm, höjd: 5,75" / 146 mm.
• Nettovikt: 32 lbs. / 14,5 kg.
• Förvaringstemperatur: 5f till 140f (2c till 60c)
• Nominell driftstemperatur: 10 - 35 c (50 - 95 f)
• Driftstemperatur: 10 - 50 c (50 - 122 f)
• Produktkod: MIN-MOOG-D-04-03
