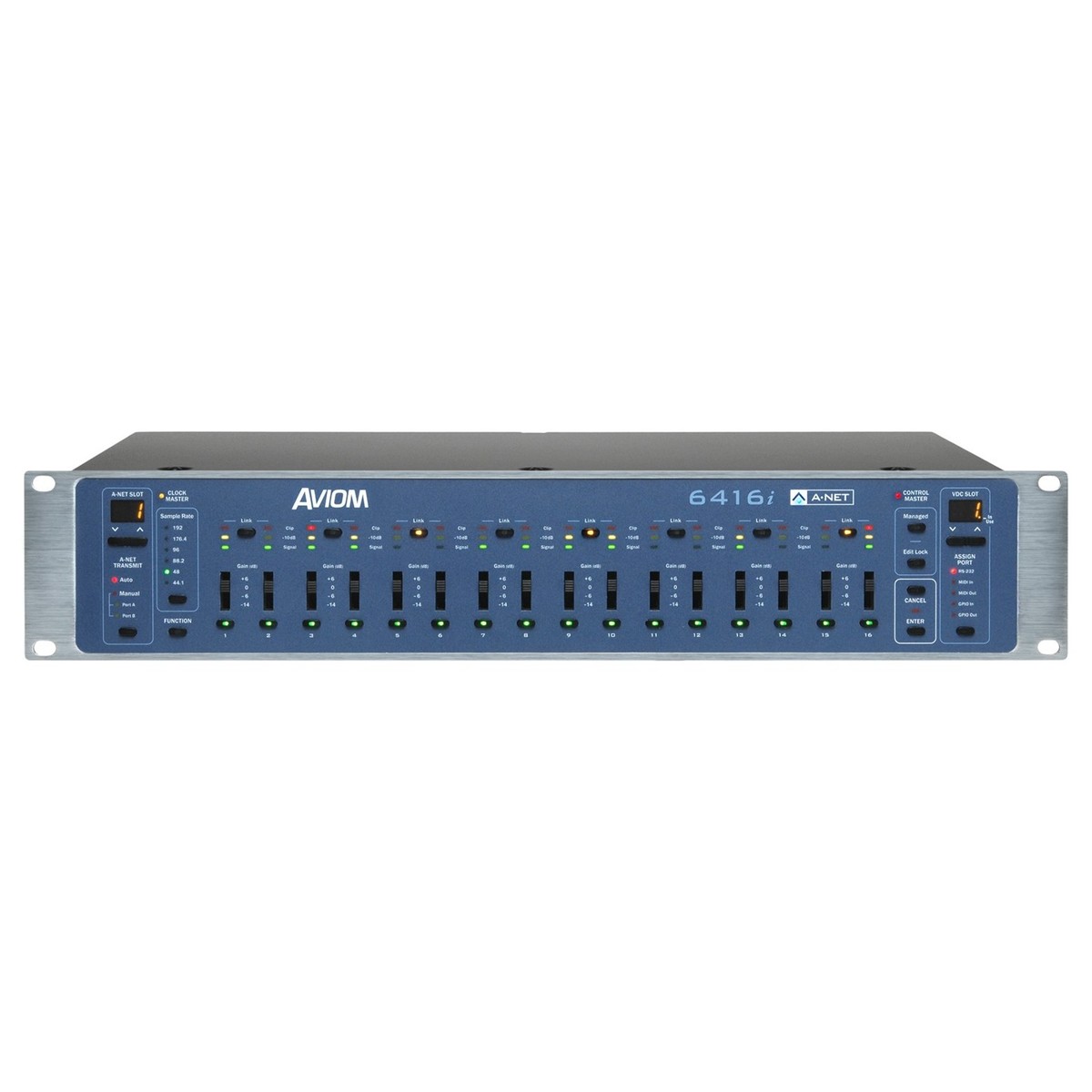

DISC Aviom 6416i 16-Channel Line Level Input

Fullständig Beskrivning

Lätt att använda I / O

Sätt in upp till 16 linjär analoga signaler i ditt pro64 digitala ljudnätverkssystem. 6414i är det bästa sättet att konvertera analoga ljudsignaler till digitala data med A-Net digitala protokoll. På varje kanal är en förstärkningsomkopplare och 6414i kan också användas med en rad samplingsfrekvenser: 44,1 / 48kHz ±, 96kHz ± och 192kHz ± är alla tillgängliga, vilket betyder att du kan justera SR för att matcha funktionerna i ditt datasystem. Det hanterar inte bara ljudsignaler, det kan också användas för att distribuera control som MIDI, GPIO eller RS-232 till alla enheter i hela Pro64-nätverket. 6414i är den perfekta lösningen för att distribuera information, ljud eller annat, över ditt ljudnätverk.

Funktioner

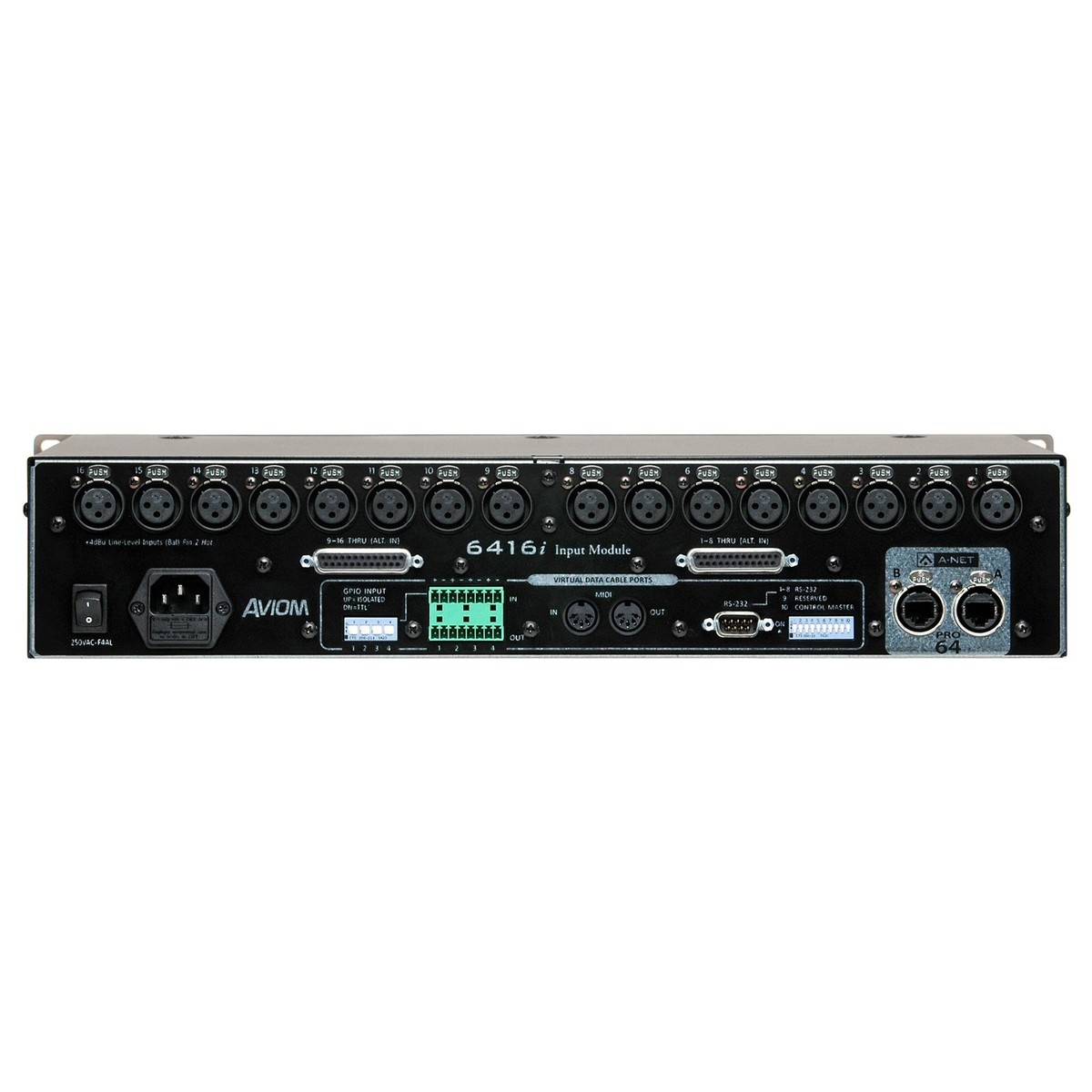

• 16 balanserade linjenivå analoga ingångar (XLR)
• 16 balanserad line-level analog thrus (DB25)
• Fyra få inställningar per kanal
• Virtual Data Cable-anslutning för GPIO, MIDI och RS-232
• Variabla samplingsfrekvenser: 44,1 kHz ± till 192 kHz ±
• 24-bitars A / D-omvandlare

Specifikationer

• Kanaler: 16 ingångar
• XLR ingångar:
  • Stift 1: Sköld
  • Pin 2: Hot
  • Pin 3: Kall
• Audio Thru; Alt. I: DB25 multipin, x2; audio pinout
• Inputimpedans: 3 k ohm
• Inmatningsförstärkningsområde: +6, 0, -6, -14 (dB); 4-lägesbrytare
• Max. Ingångsnivå: + 18dBu
• Provpriser:
• 1x: 39,7-52kHz;
• 2x: 79,4-104kHz;
• 4x: 158,8-208kHz
• Frekvensrespons:
• -3dB: 2Hz och 23kHz
• ± 0,5 dB: 3Hz-22kHz (vid 1x samplingsfrekvens)
• THD + N
• Signal till brus: A / D: -111dB (obesvikt)
• Överhörning:
• Latency: Analog ingång till analog utgång:
• A-Net: 2 EtherCon® RJ45-kontakter
• A-Net Kabellängd: 400 meter (120 meter) mellan enheter
• Virtuella datakablar:
• MIDI In, MIDI Out; 5-stifts DIN
• RS-232
• DB9-kontakt; DIP-omkopplare konfiguration
• GPIO
• I (x4), Ut (x4); terminal blockanslutningar;
• DIP-switchkonfiguration; TTL eller isolerad
• Strömförsörjning:
• 100-240 VAC
• Intern växlingstyp; IEC-kontakt
• Maximal omgivningstemperatur: 50 ° C
• Mått: 2U; 19 "wx 8" dx 3,5 "h (482,6 x 203 x 88 mm)
• Vikt: 9 pund (4,1 kg)
